Comprensione dei terminatori CANbus
Prima di immergerci nelle migliori pratiche, esaminiamo rapidamente cosa sono i terminatori CANbus e perché sono importanti. CANbus, o Controller Area Network bus, è un protocollo di comunicazione comunemente utilizzato nelle applicazioni automobilistiche, industriali e di altro tipo. Consente a più dispositivi di comunicare tra loro in modo affidabile ed efficiente.
I terminatori CANbus sono resistori posizionati alle estremità di una rete CANbus. Il loro compito principale è assorbire i segnali elettrici che viaggiano lungo l'autobus e impedire che vengano riflessi. Se questi segnali si riflettono, possono causare interferenze ed errori nella comunicazione tra i dispositivi sulla rete. Ciò può portare a una serie di problemi, da piccoli problemi a guasti completi del sistema.
Migliori pratiche per l'utilizzo dei terminatori CANbus
1. Utilizzare il giusto valore di resistenza
Il valore di resistenza più comune per i terminatori CANbus è 120 ohm. Questo valore si basa sull'impedenza caratteristica del cavo CANbus. L'utilizzo del valore di resistenza corretto è fondamentale per un corretto assorbimento del segnale e per prevenire riflessioni.
In alcuni casi, potrebbe essere necessario utilizzare un valore di resistenza diverso. Ad esempio, se utilizzi un tipo diverso di cavo con un'impedenza caratteristica diversa, dovrai regolare di conseguenza la resistenza del terminatore. Controlla sempre le specifiche del tuo sistema CANbus e del cavo che stai utilizzando per determinare il valore di resistenza appropriato.
2. Posiziona i terminatori alle estremità del bus
I terminatori CANbus devono essere sempre posizionati alle estremità fisiche della rete CANbus. È qui che è più probabile che i segnali si riflettano, quindi posizionare i terminatori qui aiuta a garantire che i segnali vengano assorbiti correttamente.
Se hai una rete con più segmenti o diramazioni, ogni segmento dovrebbe avere i propri terminatori alle estremità. Ad esempio, se hai una rete a T, avrai bisogno di terminatori alle due estremità del bus principale e alla fine della diramazione.
3. Garantire una connessione corretta
Il corretto collegamento dei terminatori CANbus è essenziale per la loro efficacia. Assicurarsi che i terminatori siano collegati saldamente alle linee CANbus. Collegamenti allentati possono causare una perdita di segnale e aumentare il rischio di riflessioni.
Quando si collegano i terminatori, utilizzare i connettori appropriati e seguire lo schema elettrico del proprio sistema CANbus. Se non sei sicuro su come collegare i terminatori, consulta la documentazione dei tuoi dispositivi CANbus o chiedi aiuto a un professionista.
4. Verificare la presenza di errori di terminazione
Controlla regolarmente la tua rete CANbus per eventuali errori di terminazione. È possibile utilizzare un analizzatore CANbus o un multimetro per misurare la resistenza tra le linee CAN high e CAN low alle estremità del bus. La resistenza misurata dovrebbe essere vicina al valore dei terminatori che stai utilizzando.
Se la resistenza misurata è significativamente diversa dal valore previsto, potrebbe indicare un problema con i terminatori o il cablaggio. Verificare la presenza di collegamenti allentati, terminatori danneggiati o cortocircuiti nella rete.
5. Considera l'ambiente
Anche l'ambiente in cui opera la rete CANbus può influire sulle prestazioni dei terminatori. Ad esempio, in ambienti ad alta temperatura, la resistenza dei terminatori potrebbe cambiare leggermente. Assicurati di scegliere terminatori adatti all'intervallo di temperature della tua applicazione.
Allo stesso modo, in ambienti con livelli elevati di interferenze elettromagnetiche (EMI), potrebbe essere necessario utilizzare cavi schermati e terminatori con protezione EMI aggiuntiva. Ciò può aiutare a ridurre l'impatto delle EMI sui segnali CANbus e migliorare l'affidabilità della rete.
Utilizzo dei terminatori CANbus in applicazioni specifiche
Applicazioni di registrazione bene
Nelle applicazioni di registrazione dei pozzi, l'affidabilità della rete CANbus è fondamentale. La registrazione del pozzo implica la raccolta di dati dai sensori del fondo pozzo e qualsiasi errore nella comunicazione può portare a dati imprecisi ed errori costosi.

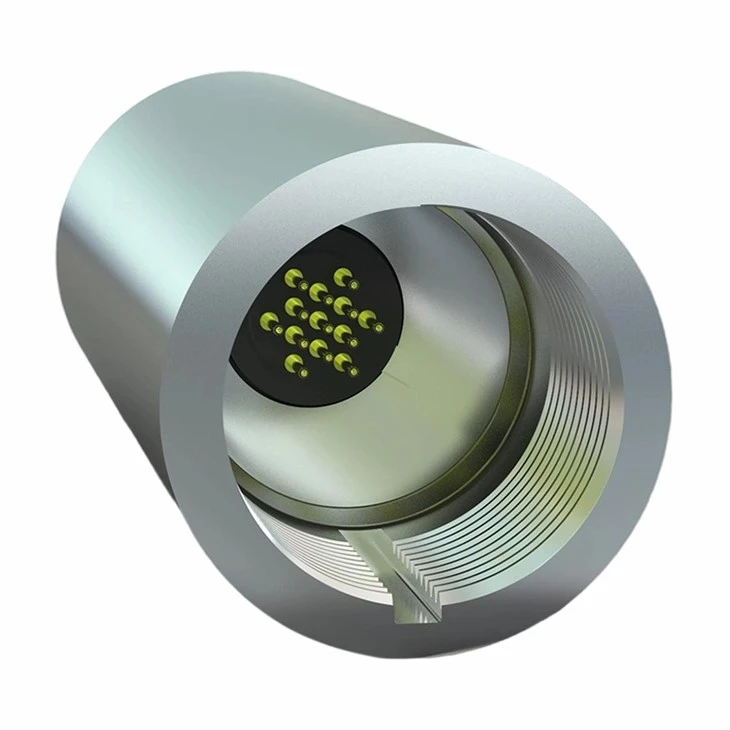

È qui che entra in gioco l'adattatore Well Logging. È un dispositivo specializzato che può essere utilizzato insieme ai terminatori CANbus per garantire una comunicazione corretta nelle applicazioni di registrazione dei pozzi. Puoi saperne di più a riguardoBene Adattatore di registrazione.
L'adattatore per il disboscamento dei pozzi è progettato per resistere alle condizioni difficili degli ambienti di disboscamento dei pozzi, comprese temperature elevate, pressione e vibrazioni. Fornisce una connessione stabile tra i sensori del fondo pozzo e le apparecchiature di superficie e funziona bene con terminatori CANbus correttamente installati per garantire una trasmissione affidabile dei dati.
Conclusione
Il corretto utilizzo dei terminatori CANbus è essenziale per il corretto funzionamento delle reti CANbus. Seguendo le migliori pratiche descritte in questo blog, puoi garantire che la tua rete CANbus funzioni in modo affidabile ed efficiente.
Se cerchi terminatori CANbus di alta qualità o hai bisogno di maggiori informazioni sul loro utilizzo, non esitare a contattarci. Siamo qui per aiutarti a trovare le soluzioni giuste per le tue applicazioni CANbus. Che tu stia lavorando su un progetto automobilistico, un sistema di automazione industriale o un'applicazione di registrazione di pozzi, abbiamo l'esperienza e i prodotti per soddisfare le tue esigenze.
